PRODUCT DESCRIPTION

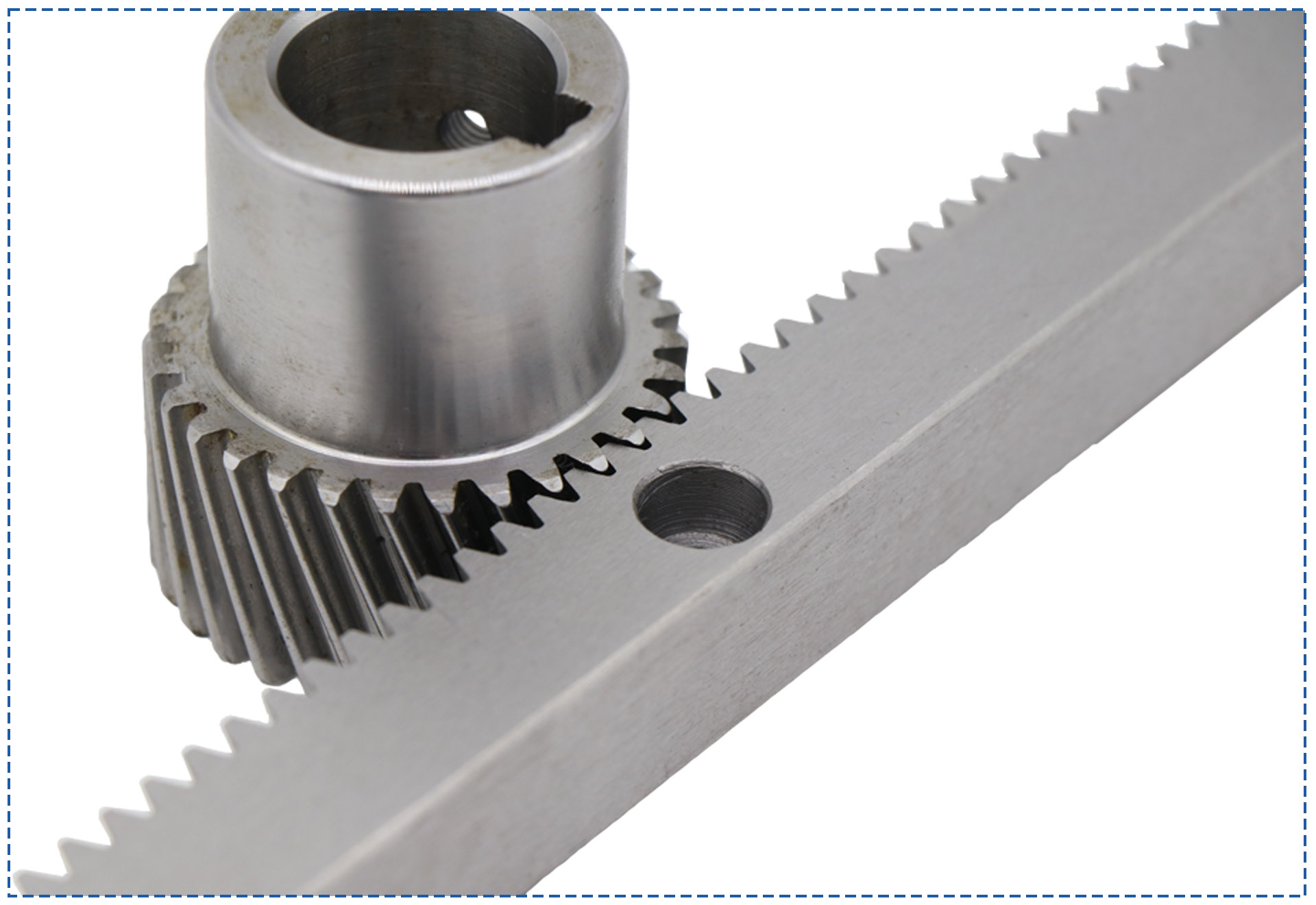

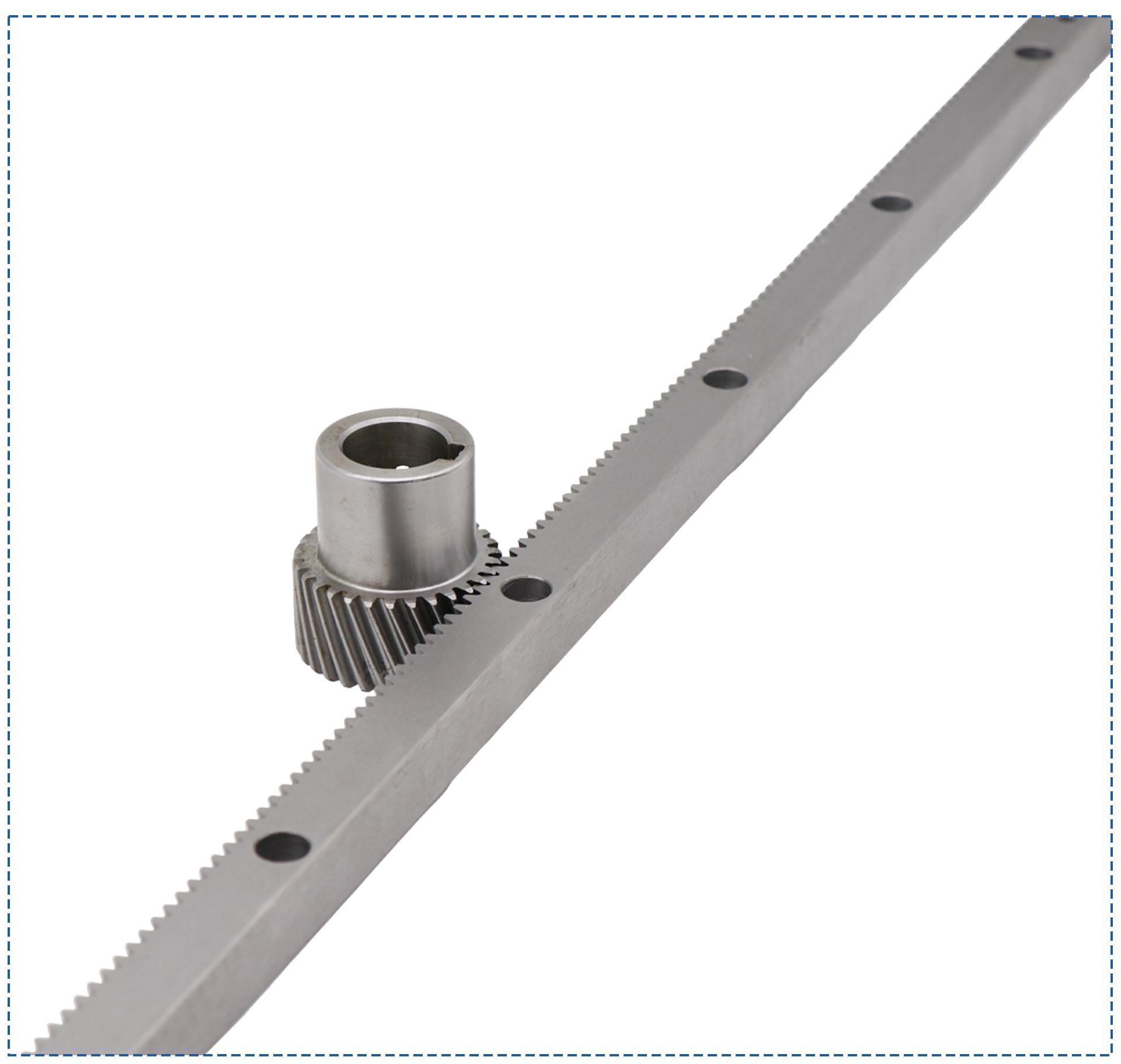

Piñón y cremallera de engranajes helicoidales

Modelos regulares 1.25Mod 1.5Mod 2Mod 3Mod pion and gear y podemos personalizar otros modelos según los requisitos del usuario


Preguntas y respuestas:

P: Necesito un estante de 6 m, ¿pueden suministrarme?

R: No tenemos UN estante con 6 m de longitud (toda China no), puede elegir varios estantes conectados a 6 m de longitud. Tenemos 1,25 módulos, 1,5 módulos, 2 módulos, 3 módulos, máx. la longitud de UN bastidor de 1,25 m es de 1,4 metros; máx. la longitud para UN rack de 1,5 M es de 1 metro; máx. La longitud de un rack de 2M es de 1 metro.


Instrucciones de montaje:

Los bastidores se pueden conectar a cualquier longitud. El espacio entre los dos bastidores conectados debe coincidir con el paso. Los usuarios pueden combinar los bastidores con bastidores de calibre.

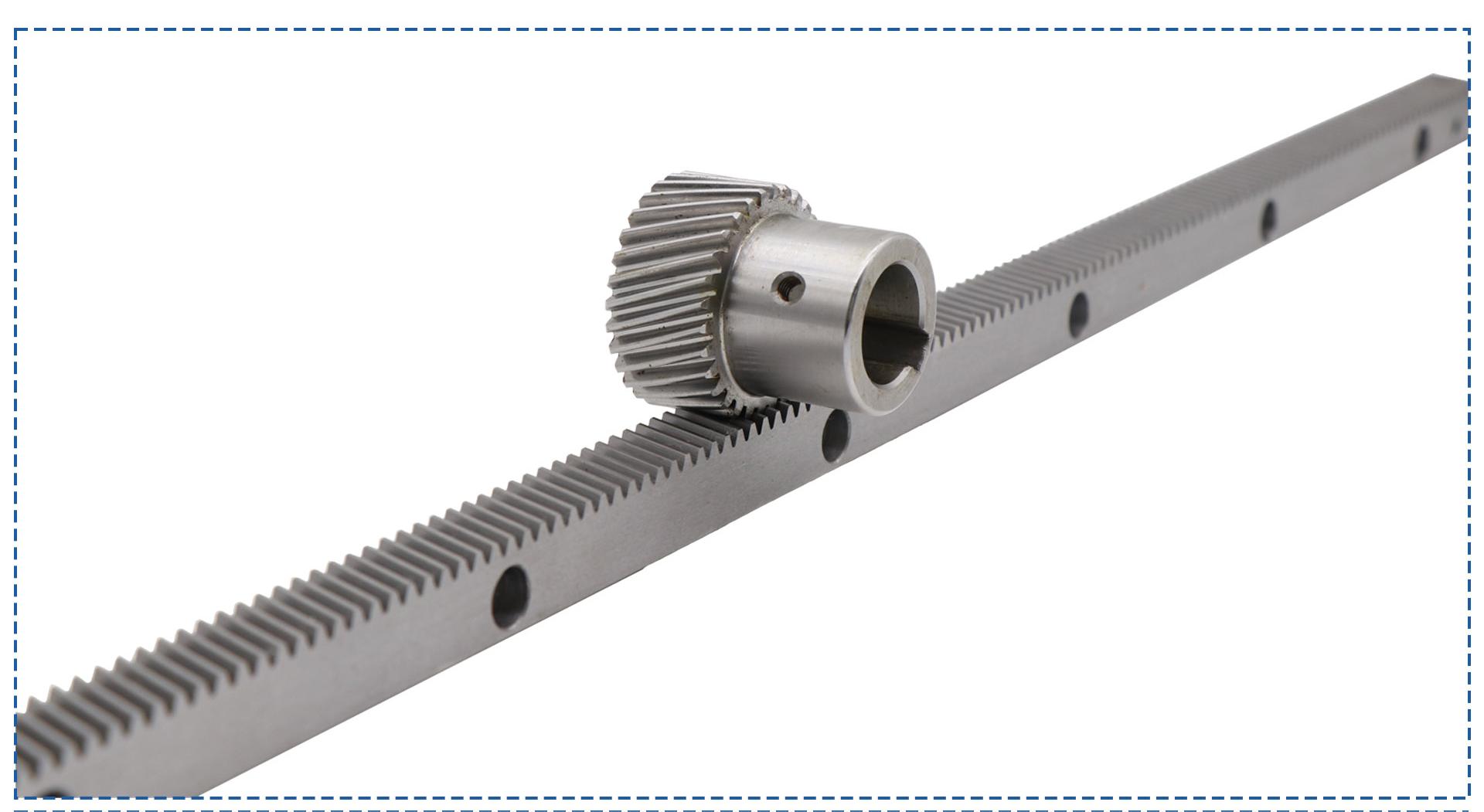

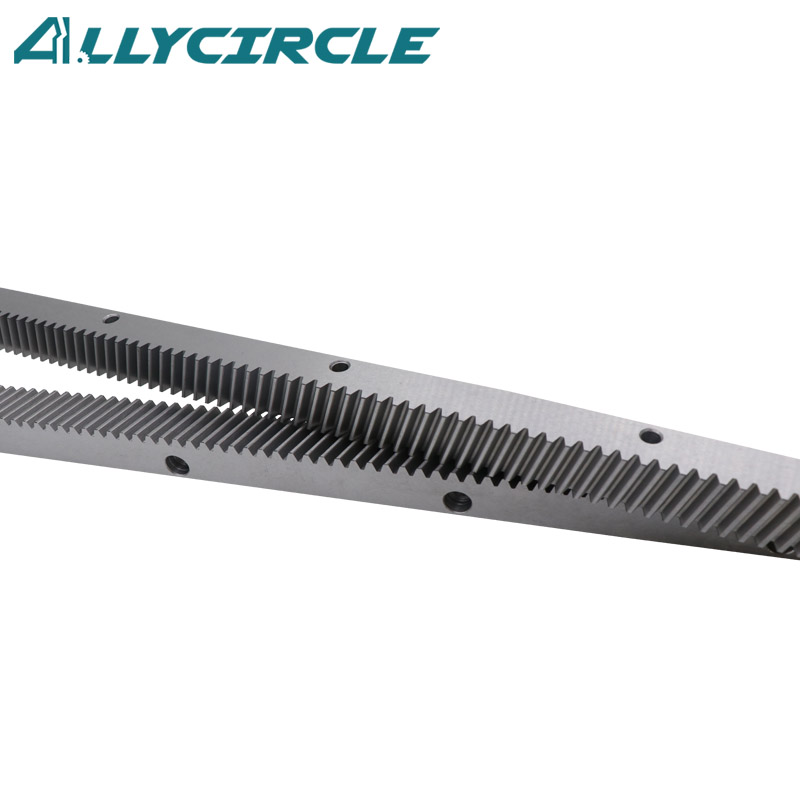

1.5Modulus Helical Rack

1.5Modulus Helical Rack

1,25 Módulo 1,5 Módulo 2 Módulo Piñón helicoidal y cremallera 1400 mm 1000 mm 670 mm Longitud

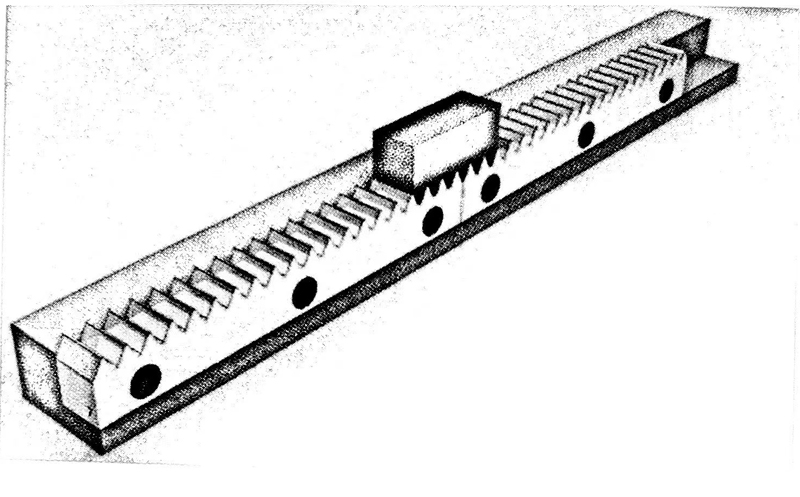

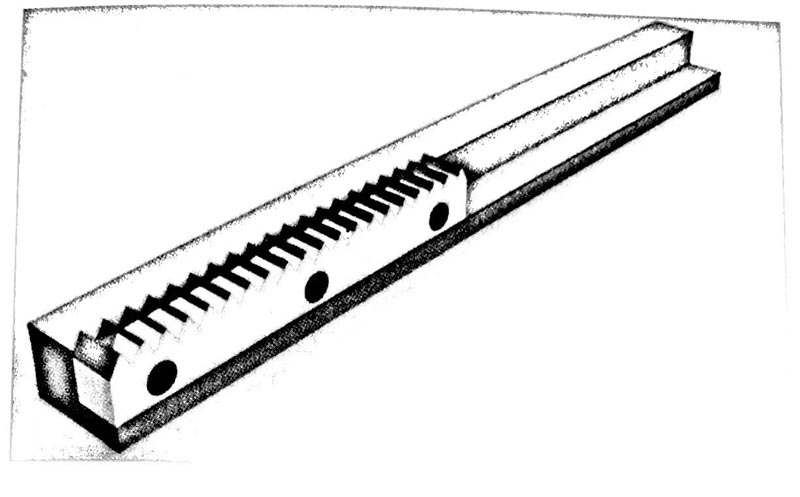

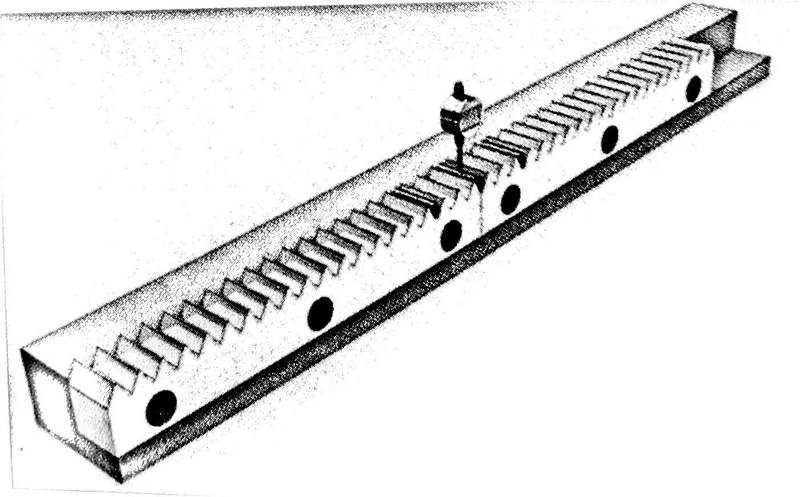

arreglar el estanteUse el estante opuesto fije los estantes combinadosVerificar cada junta y medir la nivelación de las cremalleras con reloj comparador

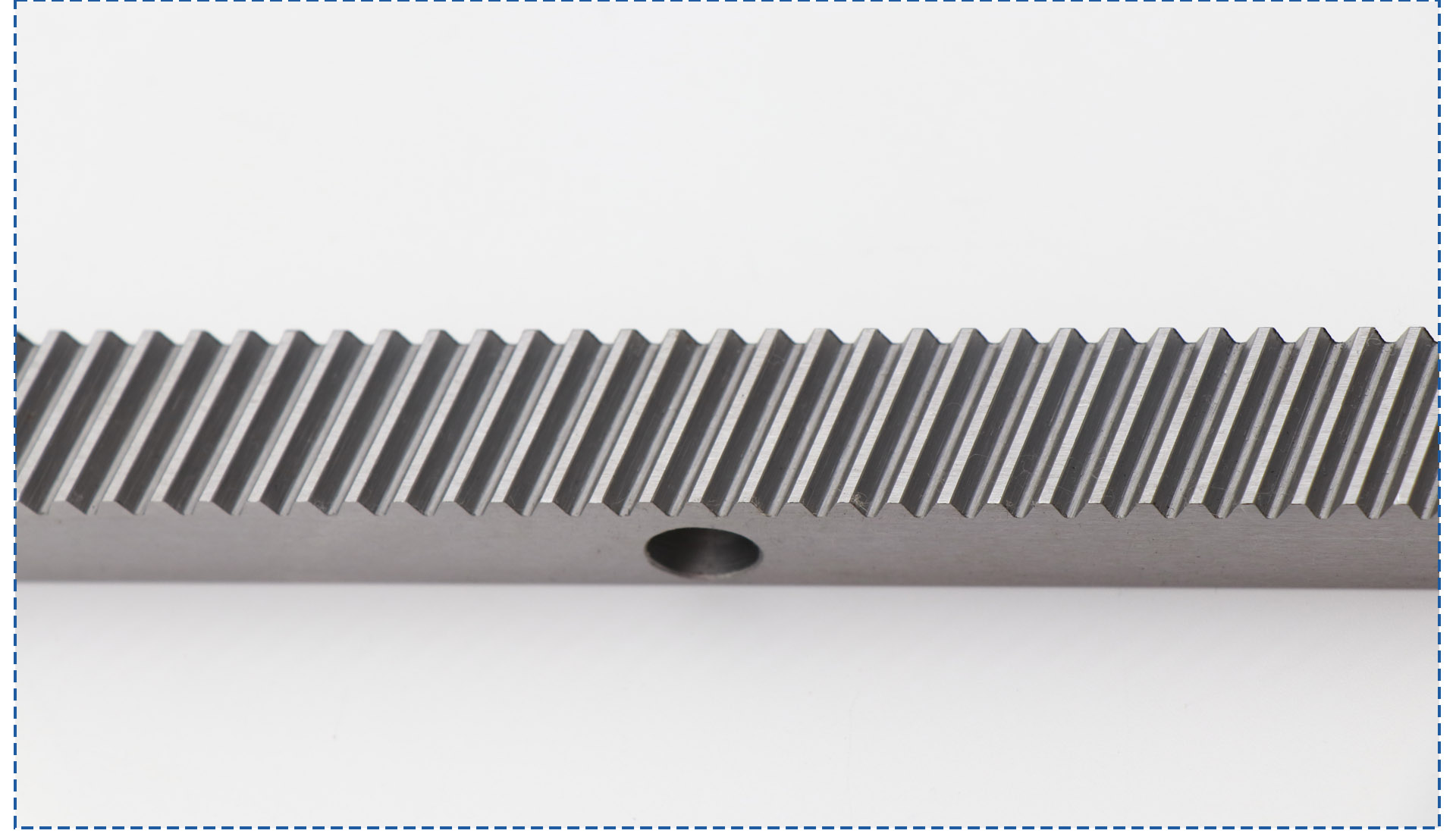

Característica


Material de acero 45C, superficie del diente suave, gran capacidad de carga, bajo nivel de ruido.

1,25 Módulo 1,5 Módulo 2 Módulo Piñón helicoidal y cremallera 1400 mm 1000 mm 670 mm Longitud

1,25 Módulo 1,5 Módulo 2 Módulo Piñón helicoidal y cremallera 1400 mm 1000 mm 670 mm Longitud

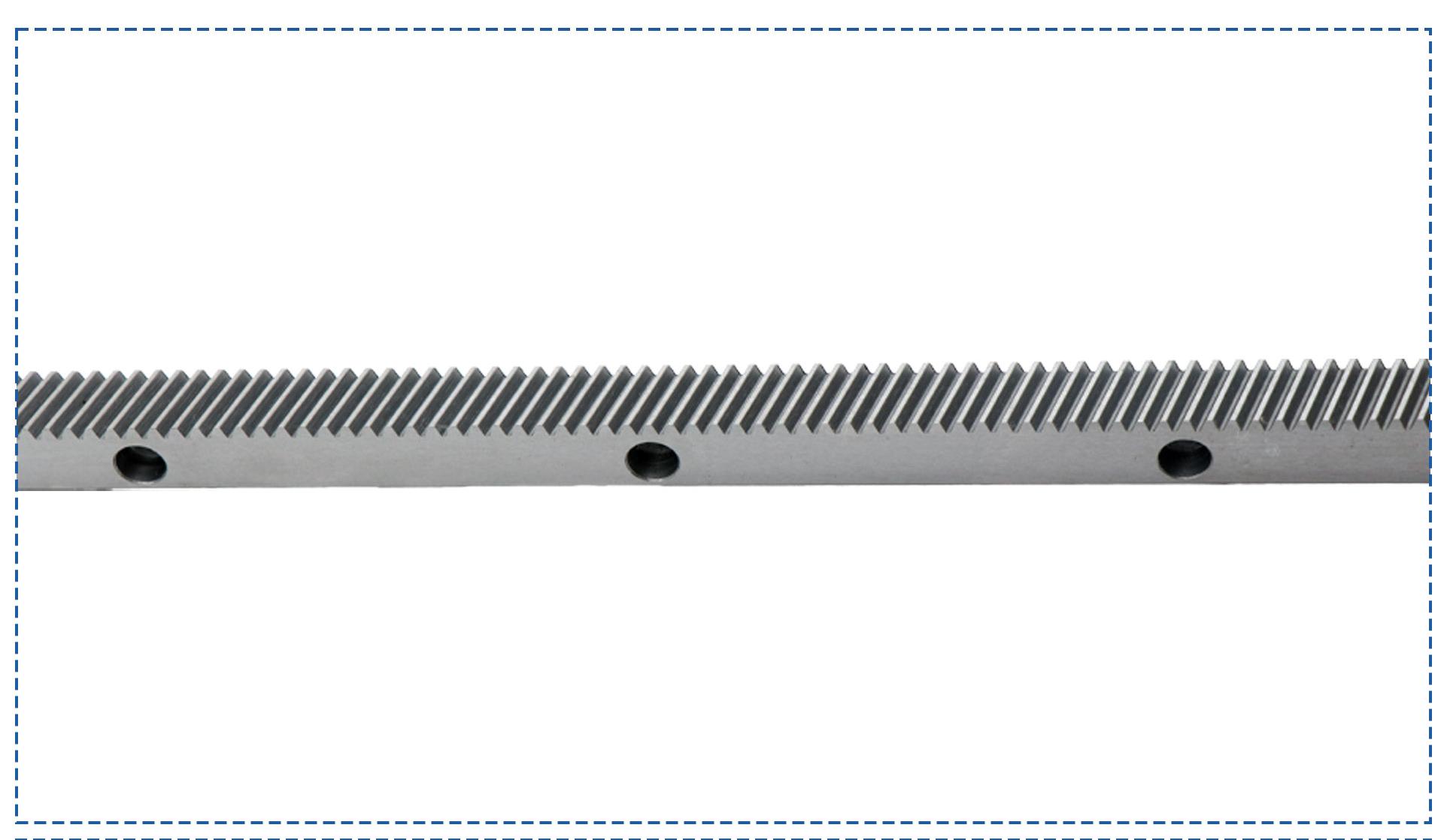

Agujeros de instalación ya hechos por una fina máquina CNC, ahorra mano de obra.


1,25 Módulo 1,5 Módulo 2 Módulo Piñón helicoidal y cremallera 1400 mm 1000 mm 670 mm Longitud

1,25 Módulo 1,5 Módulo 2 Módulo Piñón helicoidal y cremallera 1400 mm 1000 mm 670 mm Longitud

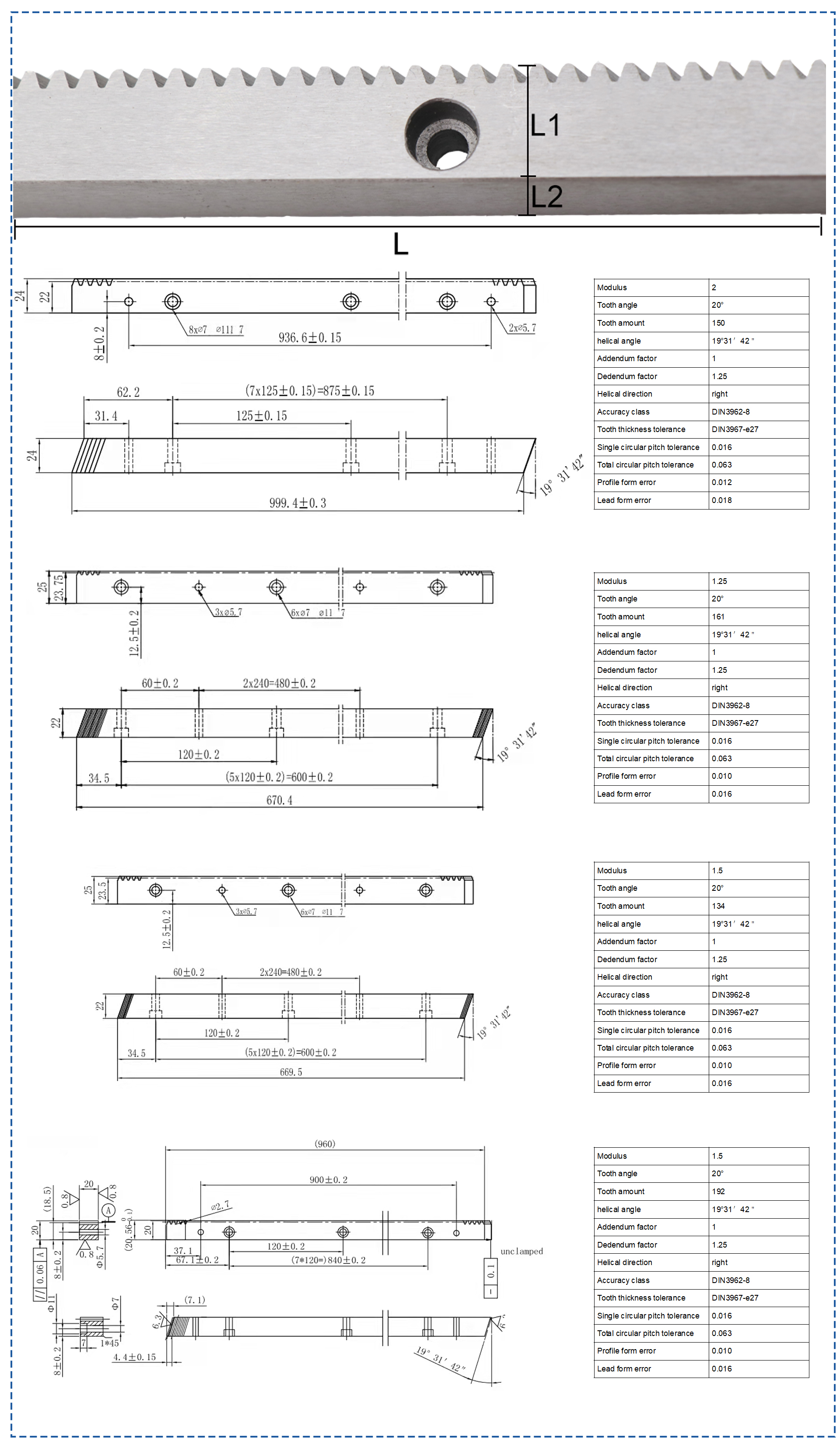

Dimensión

1,25 Módulo 1,5 Módulo 2 Módulo Piñón helicoidal y cremallera 1400 mm 1000 mm 670 mm Longitud

ModeloMóduloL1(mm)L2(mm)largo(mm)ColorExactitud
1.25 22 25 6701.252225671NegroC7
1.25 22 25 6701.252225671PlataC7
1.25 22 25 14001.2522251400NegroC7
1.5 22 25 6701.52225671PlataC7
1.5 20 20 9601.52020960PlataC7
1.5 20 20 10001.520201000PlataC7
1.5 22 25 10001.522251000PlataC7
1.5 22 25 10001.522251000NegroC7
1.5 22 25 14001.522251400PlataC7
2 24 24 1000224241000NegroC7
2 24 24 1000224241000PlataC7
2 24 24 1000224241000--C3
3 29 29 1000329291000PlataC7
3 29 29 1000329291000NegroC7
3 29 29 1000329291000--C3

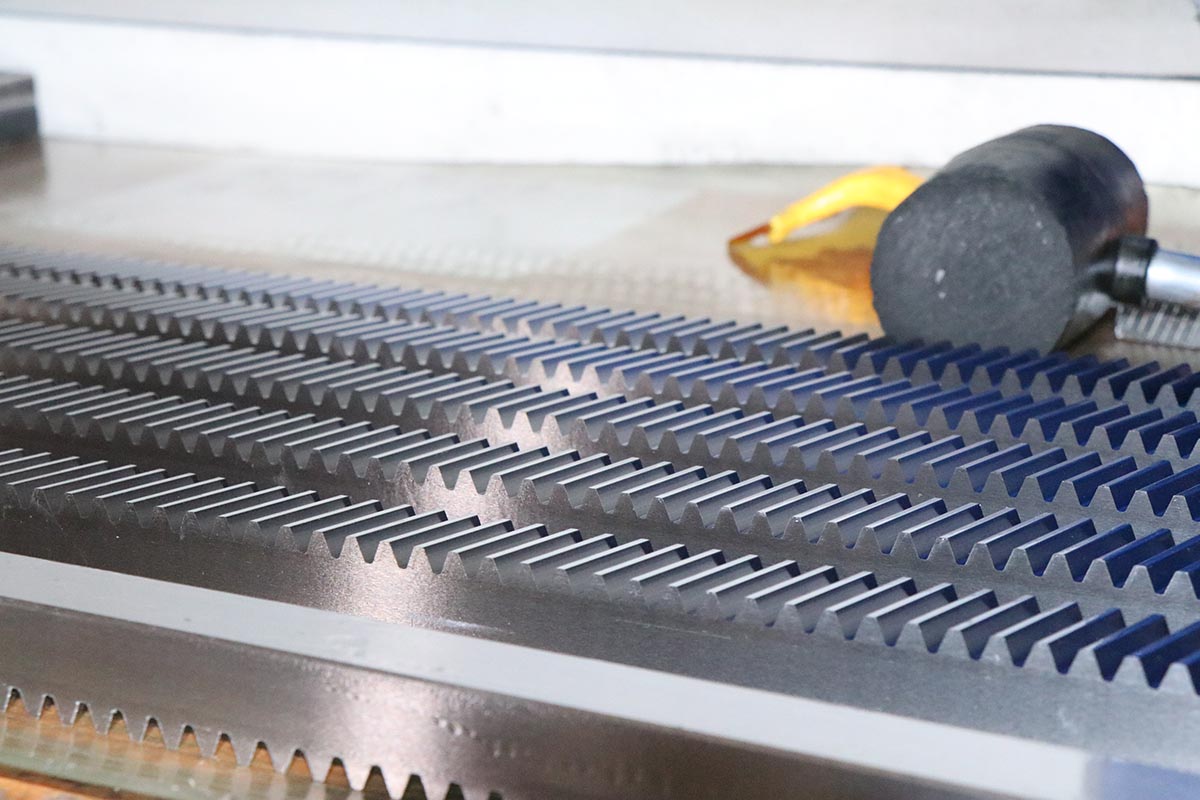

Fotos reales
