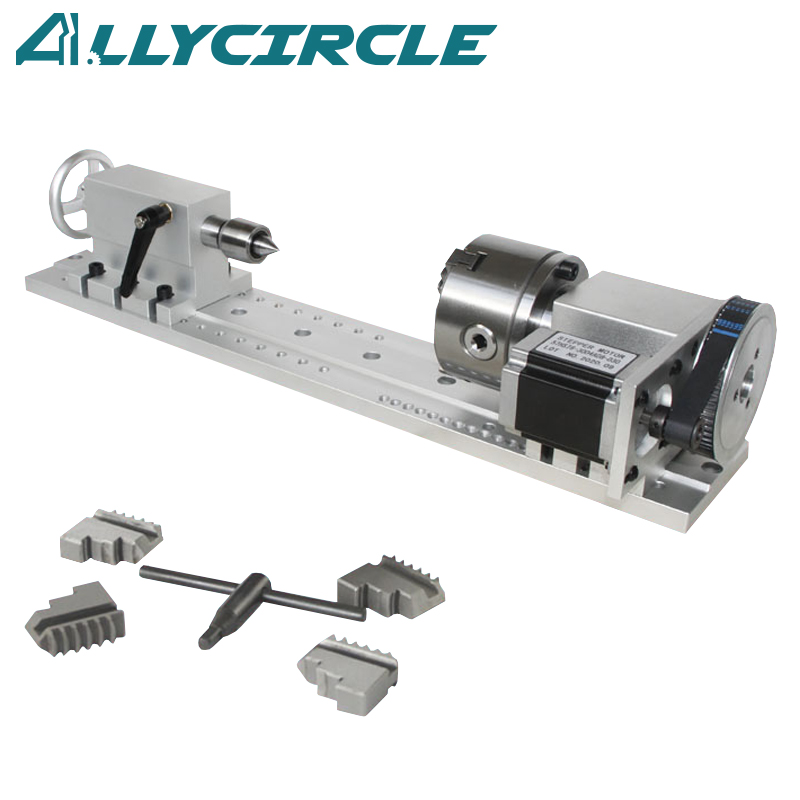

Dispositivo rotativo de 4 ejes

‹

›

‹

  • CNC
  • CNC
  • CNC
  • CNC
  • CNC
  • CNC

›

CNC
INQUIRY
CONTACT
PRODUCT DESCRIPTION

Característica

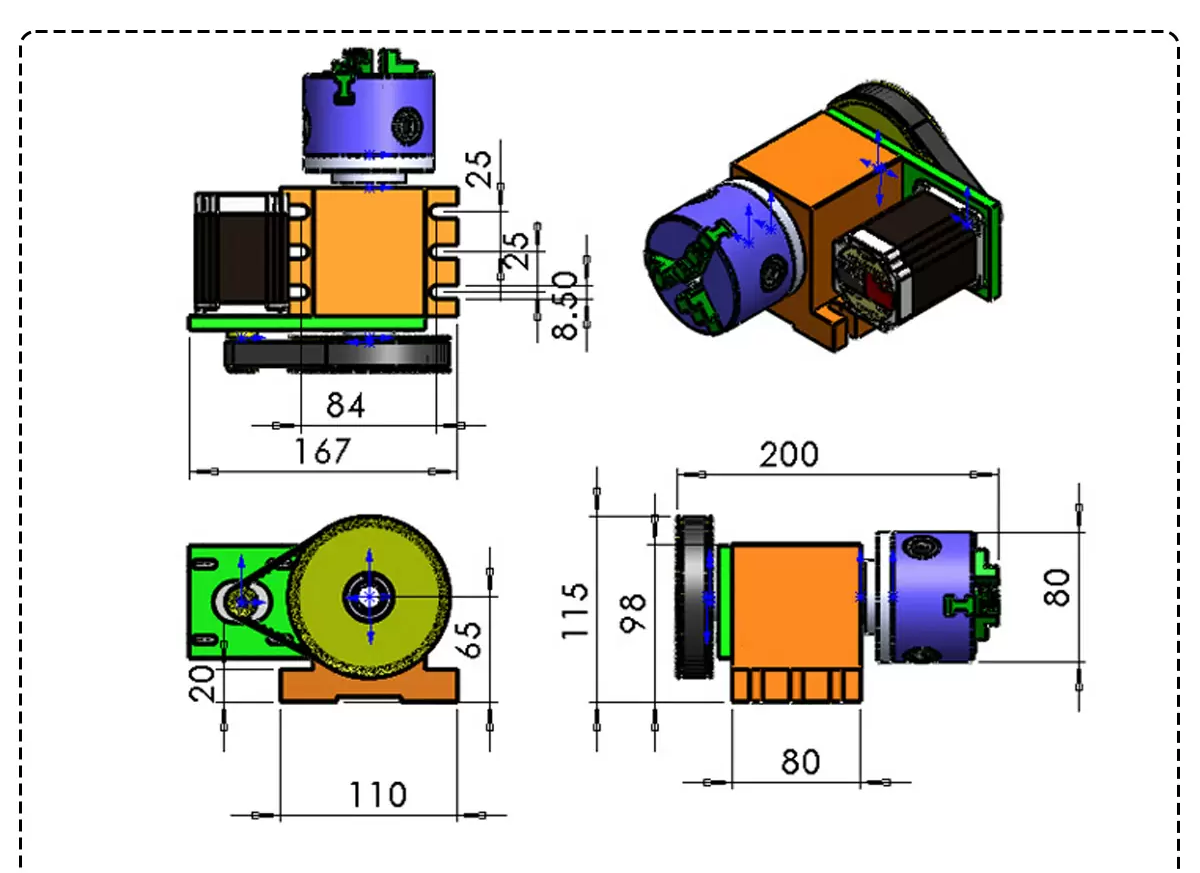

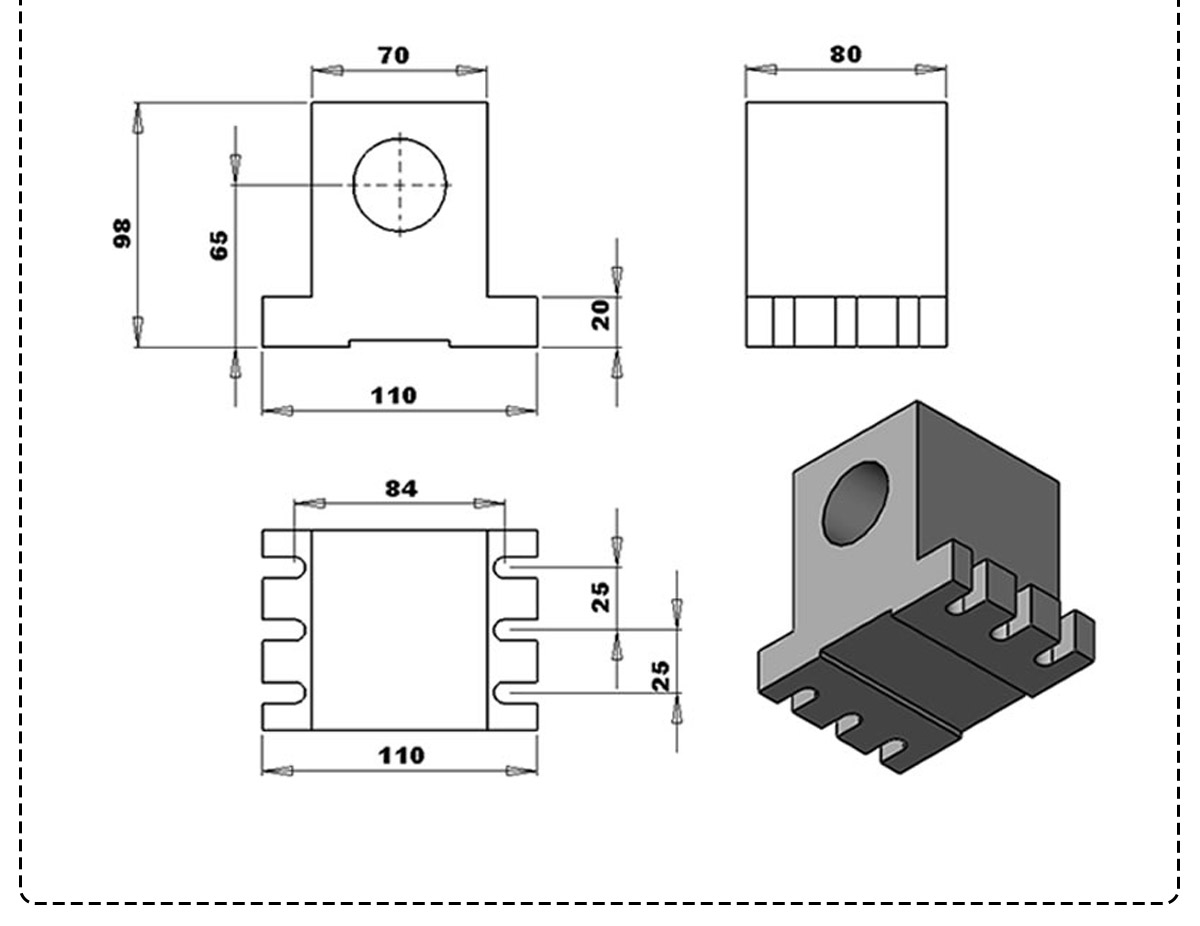

Demisión

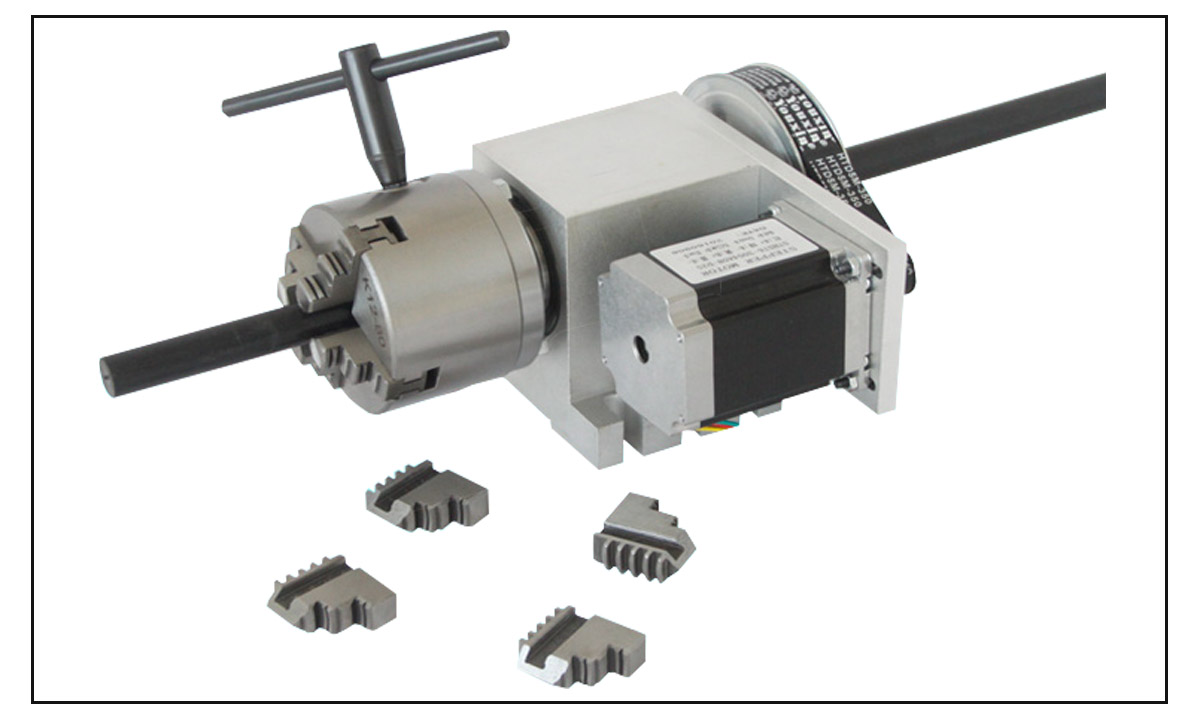

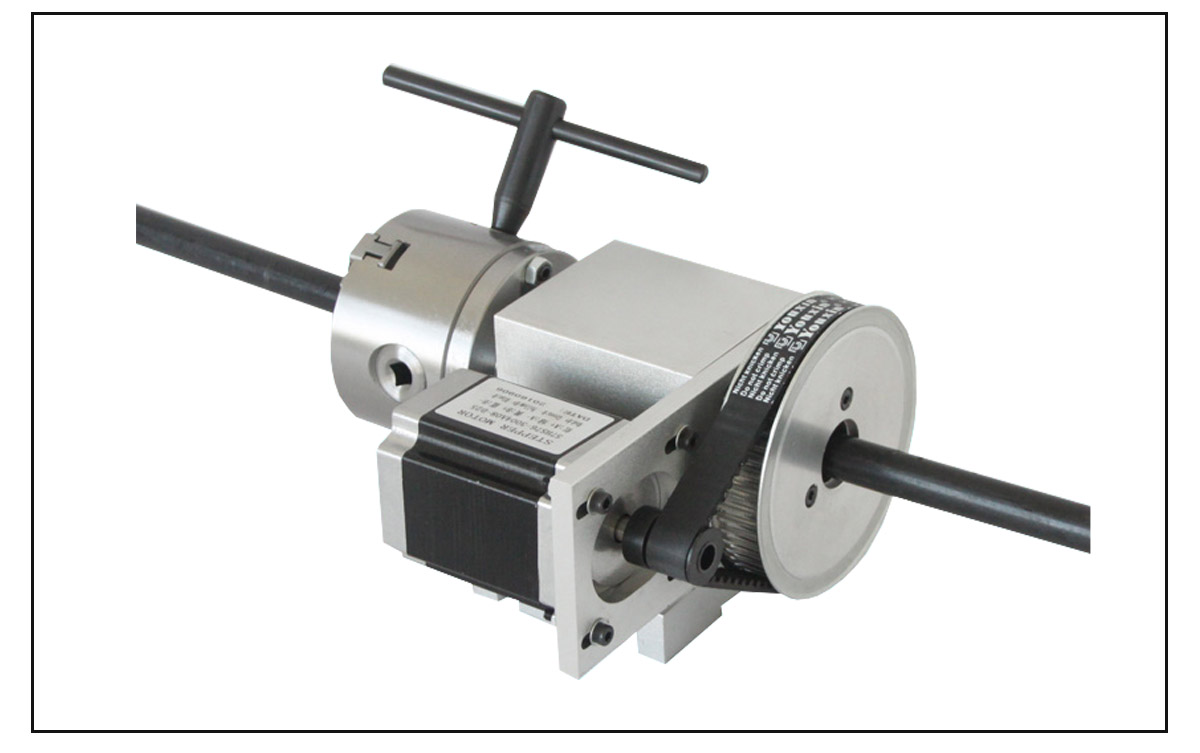

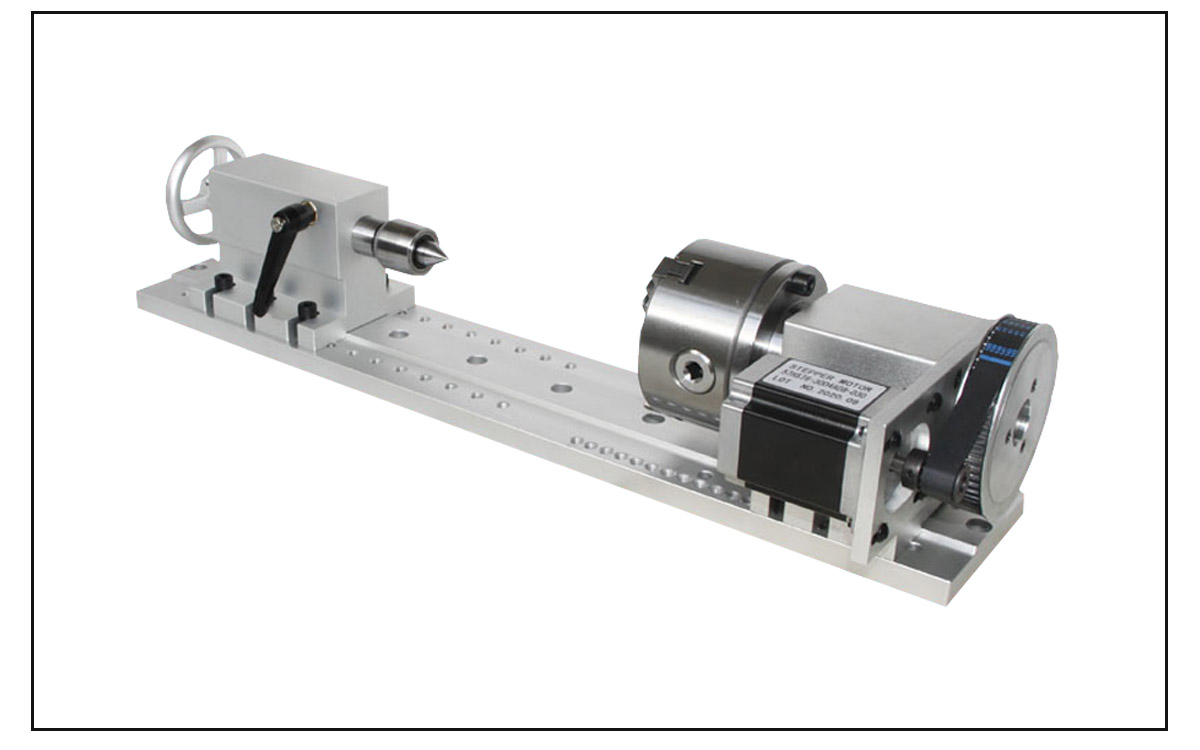

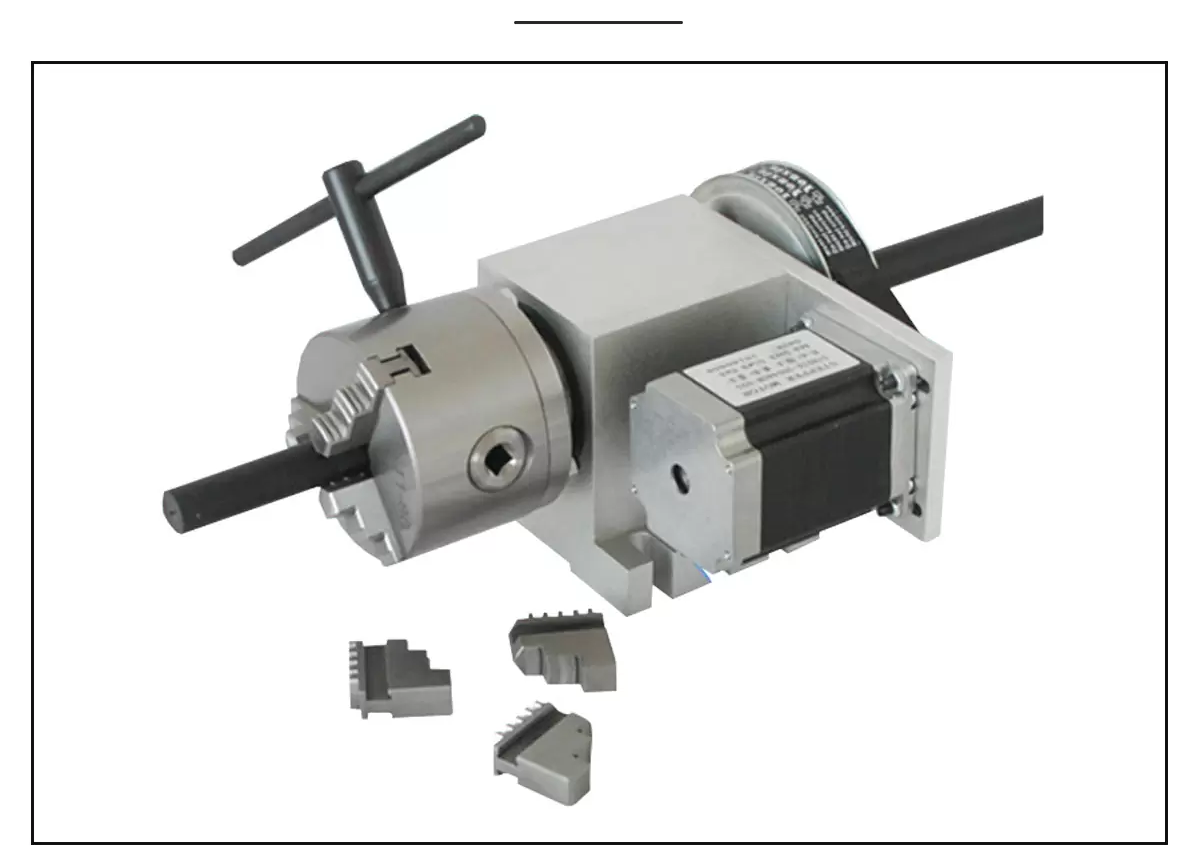

Productos Real Shot






Parámetro


Cuerpo


Relación reductora6:1 (Transmisión de correa síncrona)
Ángulo0,3'/paso
Diámetro del eje de salida20MM
Diámetro para mandril de 3 mordazas100
Diámetro para mandril de 4 mordazas100
Altura total115MM
Material de baseAleación de aluminio
Cinturón síncrono3M.336(Ancho 15MM)
Medición210*168*110MM

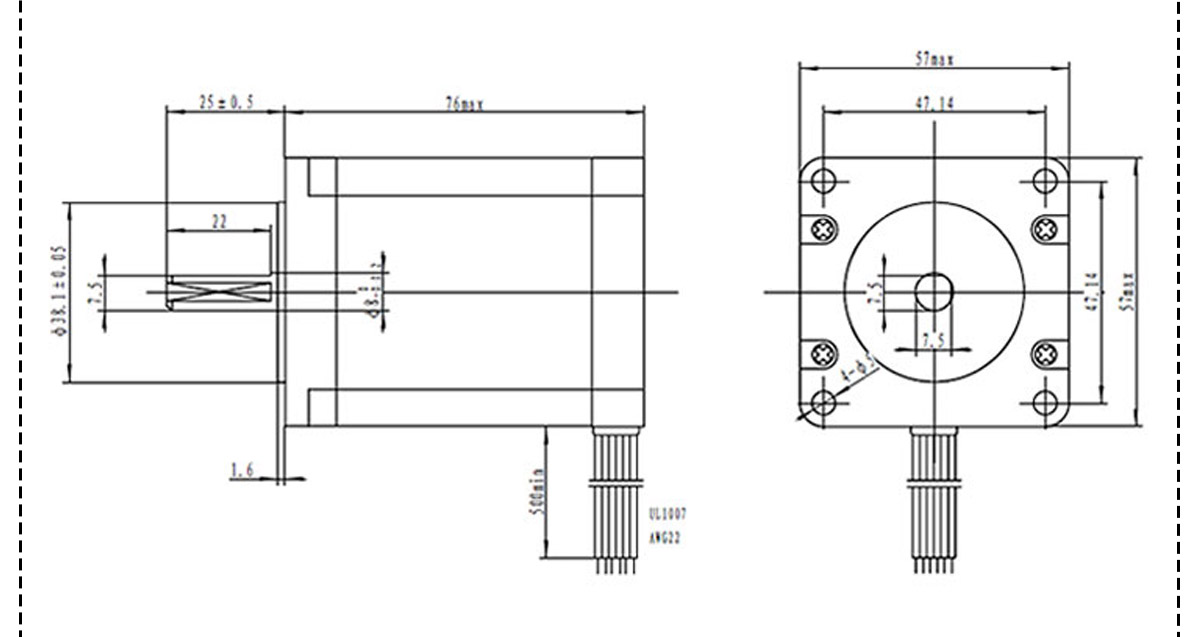

modelo de paso a paso2PH,57
Peso11 kg (excluye motores)
